QR-codes en serienummers maken elke kaart zichtbaar controleerbaar en koppelen haar aan UID, NDEF, lid, activum of verpakking. Contrast, modulgrootte en rustzone moeten op het daadwerkelijke metalen oppervlak scanbaar blijven.
Vier referenties voor QR-code en serienummer bij het plannen van de definitieve metalen kaart.

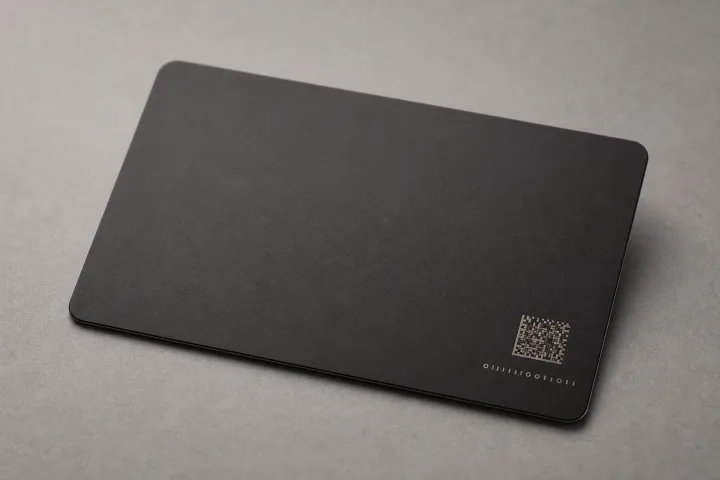

Laserdata, contrastvlakken op donker metaal, een oppervlaktevergelijking en een scherp data-matrixveld tonen variabele gegevens op metaal.
01 / Wat deze weergave toontLaserdatamarkering
Visuele referentie voor de goedkeuring van oppervlak, markering en leesgedrag vóór de serieproductie (QR en serienummer).
02 / Wat deze weergave toontContrast op donker oppervlak
Visuele referentie voor de goedkeuring van oppervlak, markering en leesgedrag vóór de serieproductie (QR en serienummer).
03 / Wat deze weergave toontOppervlaktevergelijking
Visuele referentie voor de goedkeuring van oppervlak, markering en leesgedrag vóór de serieproductie (QR en serienummer).
04 / Wat deze weergave toontHelder gegevensveld
Visuele referentie voor de goedkeuring van oppervlak, markering en leesgedrag vóór de serieproductie (QR en serienummer).
(02) — Bedrukking en afwerking
Reflecterend metaal is de vijand van betrouwbaar scannen.
Variabele gegevens komen op metaal als lasergegraveerd data-matrix- of serieteken, of als wit gedrukt QR-veld op donkere en reflecterende oppervlakken. Reflectie verstoort scanners. Daarom staan codes op een contrastvlak met een vrije rustzone, en wordt elke payload vóór verzending tegen het productiebestand gescand.
(03) — Bedrukking en afwerking
Markering, gegevens en RF-opbouw gezamenlijk goedkeuren.
Keur QR-grootte, contrast, scanafstand, het patroon van variabele gegevens en de aansluiting op het productiebestand goed.
(04) — Toepassingen
Aanbevolen toepassingen: QR en serienummer.
De geschikte weg volgt uit systeem, doelgroep en gebruik, voordat het metalen oppervlak en de markering worden vrijgegeven.
Geschikt voor
UID-koppeling, QR-terugvaloptie, serienummers, lid-ID's, toegangsreferenties, verpakkingsetiketten en controlepaden
Premiumprogramma's met gezamenlijke goedkeuring van oppervlak, gegevensvelden en RF-opbouw
Projecten met een vastgelegd drukbestand, variabele gegevens en een lees- of scantest
Gegevens voor de offerte
Doel-leesapparaat, slot, smartphone, scanner of platform
Metalen oppervlak, aantal en verpakkingsbehoefte
Drukbestanden, gegevensbestand en codeervereisten
Stalenvrijgave en leverdatum
(05) — Specificatie
Productiegegevens die vóór staal of serie moeten worden bevestigd.
De productievoorschriften moeten kaartlichaam, oppervlak, chipvariant, gegevensverwerking, markeringslagen en vrijgavestalen gezamenlijk vastleggen.
FormaatStandaard CR80 met 85,6 × 54 mm; bijzondere contouren na RF-controleDikte0,3 tot 0,8 mm, afhankelijk van de opbouwMinimumaantalGeen – van los staal tot serieProductietijdCirca een week na goedkeuring van drukbestanden en staalRF-opbouwAntenne, ferriet- of hybride afscherming, chip, metaaloppervlakken en randopbouw worden gezamenlijk vastgelegdChipvariantenNFC-tag, standaard-HF, hoogbeveiligd AES-HF, LF-compatibiliteit en geselecteerd UHF na leestestMarkeringLasergravure, diepgravure, uv-druk, witdruk, kleurvulling, QR-code, serienummer en gecontroleerde uitsparingenGoedkeuringstrajectOppervlaktemonster, gecodeerd proefmodel, lezertest en voorseriegoedkeuringHoofdtechniekLaser- of drukmarkering van unieke QR-, data-matrix- en serienummergegevens met bestands- en scanafstemmingAanbevolen toepassingUID-koppeling, QR-terugvaloptie, serienummers, lid-ID's, toegangsreferenties, verpakkingsetiketten en controlepadenGoedkeuringstestKeur QR-grootte, contrast, scanafstand, het patroon van variabele gegevens en de aansluiting op het productiebestand goed.
01Kan elke metalen kaart een eigen QR-code en serienummer krijgen?
Ja. Unieke inhoud, serienummers en ID's worden gegenereerd uit één vrijgegeven gegevensbestand, afgestemd op codering en verpakking, en vóór verzending gescand.
02Hoe blijven QR-codes op metaal scanbaar?
Door een gedrukt contrastvlak of een geschikte laserdatamarkering met vrije rustzone. De scan wordt op het definitieve staal getest vanaf de werkelijke werkafstand, omdat reflectie codes kan verstoren.
03Waarom moeten QR-code, chipgegevens en verpakking uit één bestand komen?
Niet de markeringsmethode maar gescheiden gegevensbronnen veroorzaken koppelfouten. QR-code, serienummer, gecodeerde record en etiket worden daarom regel voor regel afgestemd op één vrijgegeven bron.
(08) — Offerte voor QR en serienummer
Stuur aantal, chip, materiaal, druk- en codeervereisten door.
Projectspecifiek ontwikkelde antennegeleidingFerrietlaag of hybride RF-opbouwLaser- en diepgravureGeborstelde, PVD- en gecoate oppervlakkenUID-, NDEF- en toegangscoderingStaal en productievrijgave
